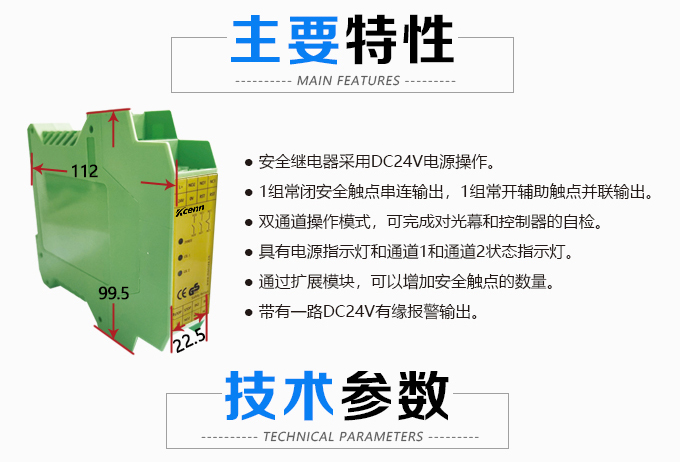

SR-24N2A1B安全繼電器廣泛應用于工業安裝系統，可與安全光幕傳感器配套使用，增強設備安全
系統的可靠性，構成更加安全的防護系統。

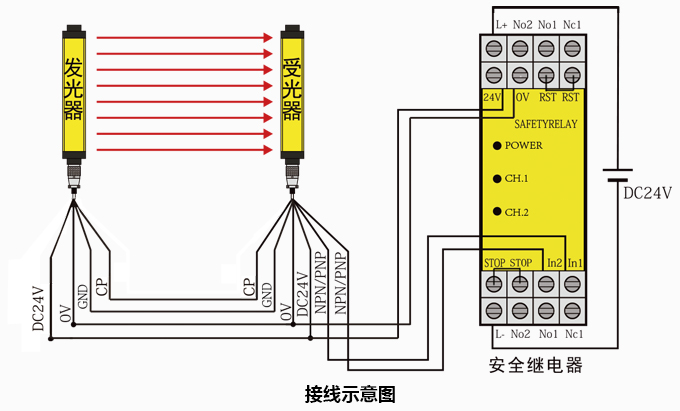

① Power為電源指示燈，控制器通電后亮(黃色)。CH.1和CH.2為輸出指示燈，光幕正常對光時亮
(金黃色)。兩指示燈為互鎖，即全亮或全滅。
② 光幕24V、光幕0V為光幕供電，分別接光幕的24V (紅線)和0V(黑線)。
③ 光幕輸入1、光幕輸入2接光幕輸出線，接光幕NPN(白線和棕線)，兩組輸入無區分。
④ 控制器供電電壓為24V直流電，其極性如圖所示(左負右正)。
⑤ STOP為急停按鈕，閉合時控制器正常輸出，斷開時控制器無輸出。
⑥ RST為復位按鈕，閉合時控制器為手動復位模式，斷開時自動復位模式，在自動復位模式中，
需要進行復位時，需閉合RST，再斷開RST，即可實現復位。
⑦ 控制器提供3組輸出，如圖所示NO1為1組，NO2為1組，NC1為1組。NO為常開輸出，NC為常閉
輸出。

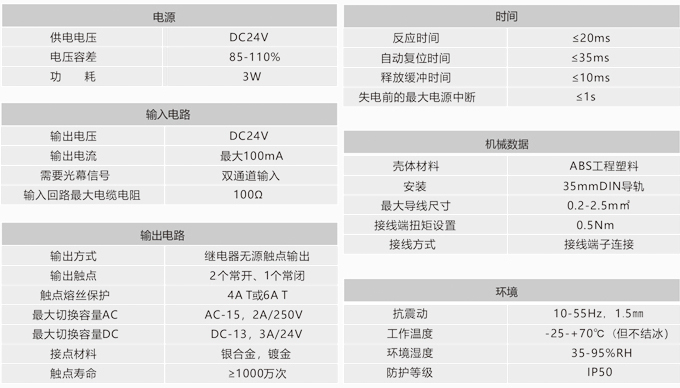

安全特性：
● 電路中帶有自我監控的冗余電路
● 在每個開關周期中通過正確的斷開和閉合可以自動檢測繼電器的安全功能。
操作模式：
● 輸入回路
雙通道NPN輸入，信號接至s1-s2
● 復位電路
為監控外部接觸器/繼電器提供反饋控制循環。
自動復位，短接
手動復位，連接復位按鈕
