● S6D24M1A1B安全繼電器廣泛應用于工業安全系統，可與安全地毯配套使用，增強設備安全系統
的可靠性，構成更加安全的防護系統。
● 本控制器為安全地毯聯動設計，最多可帶動6塊。
● 每個輸入信號有單獨的保護和不保護功能開關（抑制）。
● 指示燈顯示每個地毯的工作狀態，包含工作、踩踏、故障。
● 1 組常閉安全觸點串聯輸出，1 組常開輔助觸點并聯輸出。
● 雙通道操作模式，可完成對地毯和控制器的自檢。
● 具有電源指示燈和輸出狀態指示燈。
● 通過擴展模塊，可以增加安全觸點的數量。
● 手動復位、自動復位可切換。
● 帶有一路 DC24V 有源報警輸出，可檢測系統中任意一塊地毯的狀態。

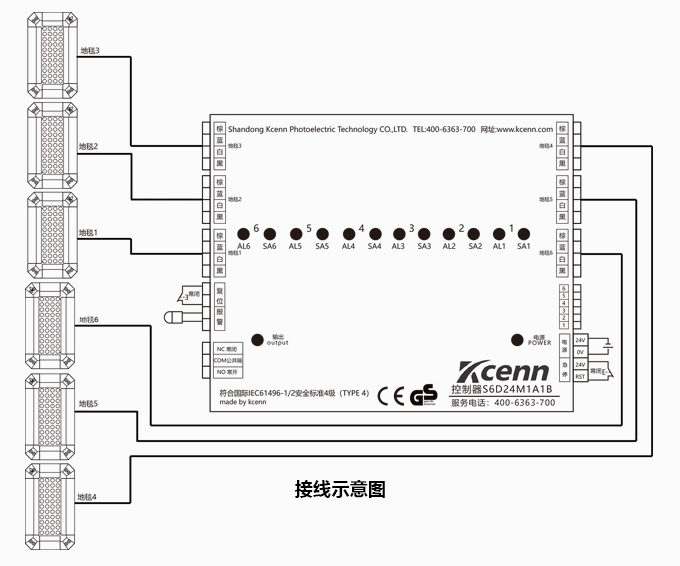

● 將地毯的棕蘭白黑四根線按照下圖接到繼電器的四個端子上，把24V供電的正極和負極分別連接
到繼電器的24v，0v端子，安全輸出為COM和NC和COM和NO為輔助輸出，報警輸出分別接入DC24v
報警器的正負極，報警輸出為斷線報警，只有安全地毯出現故障時才會報警。
● 復位：復位不接情況下為自動復位。加常閉按鈕后為手動復位。
● 右側撥碼開關分別對應1.2.3.4.5.6個位置，當與地毯需要屏蔽或者不接線情況下將對應的撥碼開關
撥碼到屏蔽即可。
● 信號輸出：
1個常開觸點 COM NO；1個常閉觸點 COM NC
● 指示燈說明：
1、安全繼電器接通后，電源Power為黃色燈。
2、SA1-SA6為雙色燈，正常為綠色燈，踩踏為紅色燈。
3、AL1-AL6斷線情況下為紅色燈。
4、輸出：正常為綠色燈，踩踏、斷線均為紅色燈。
